- Размер рабочего стола: 1000х500 мм
- Мощность шпинделя: 36 кВт

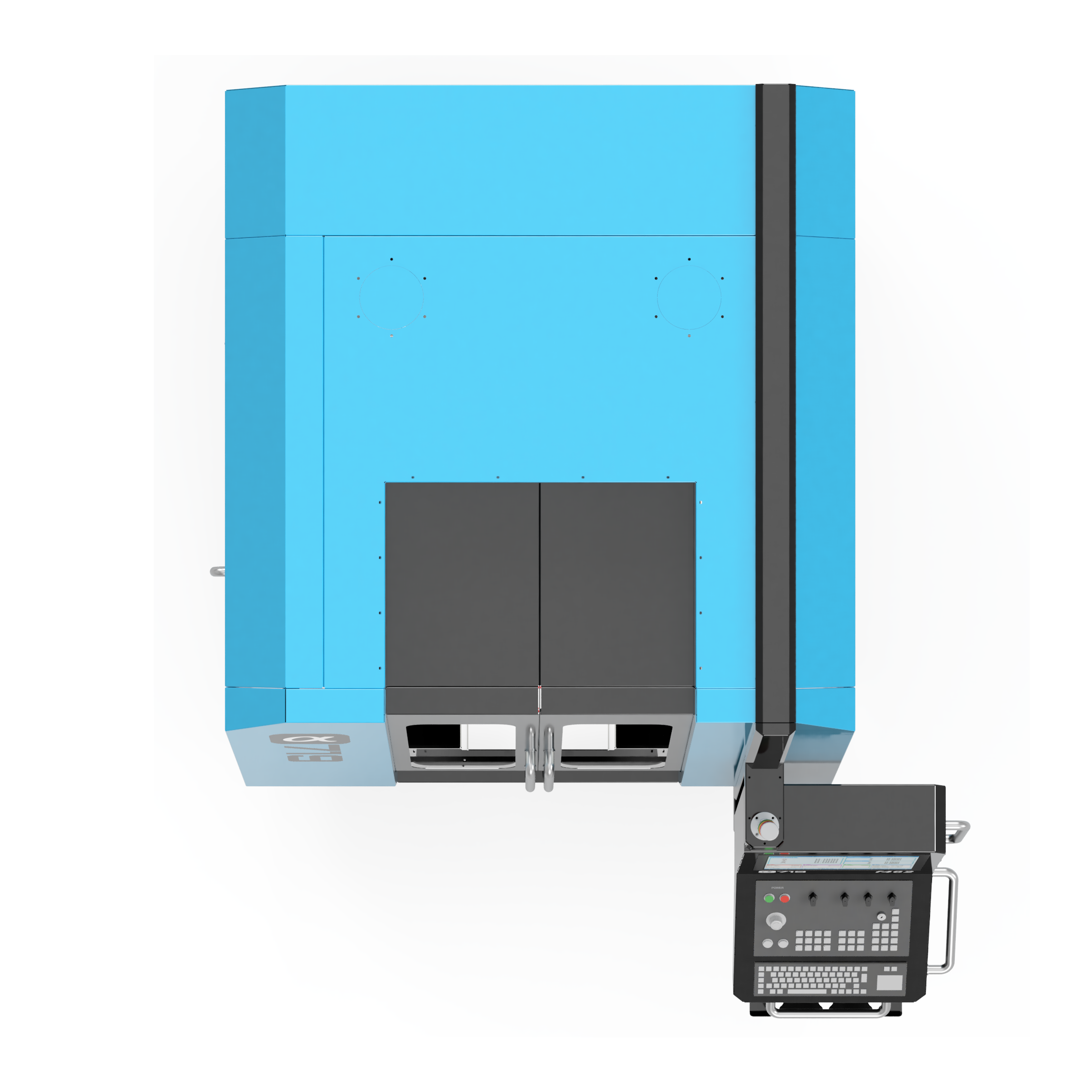

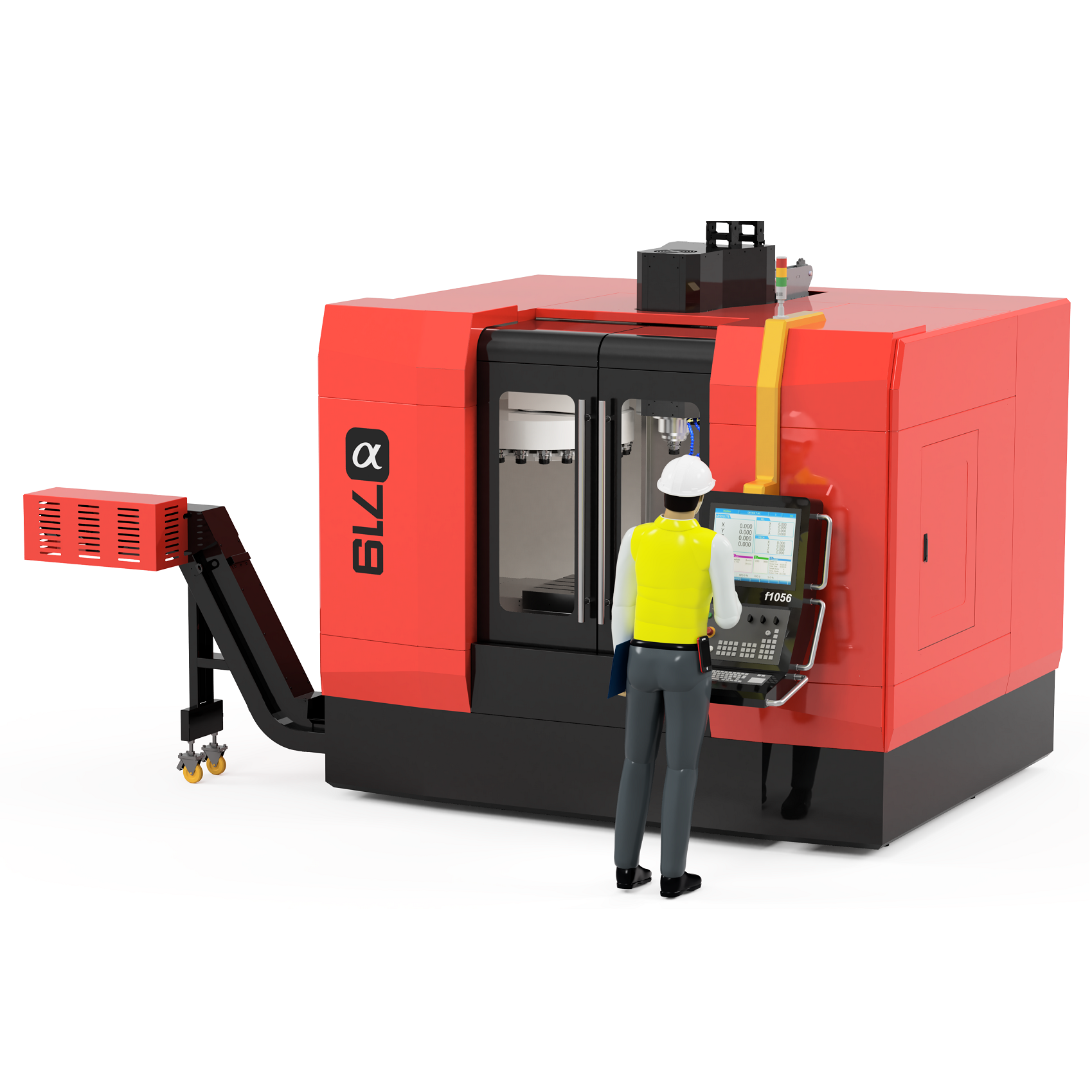

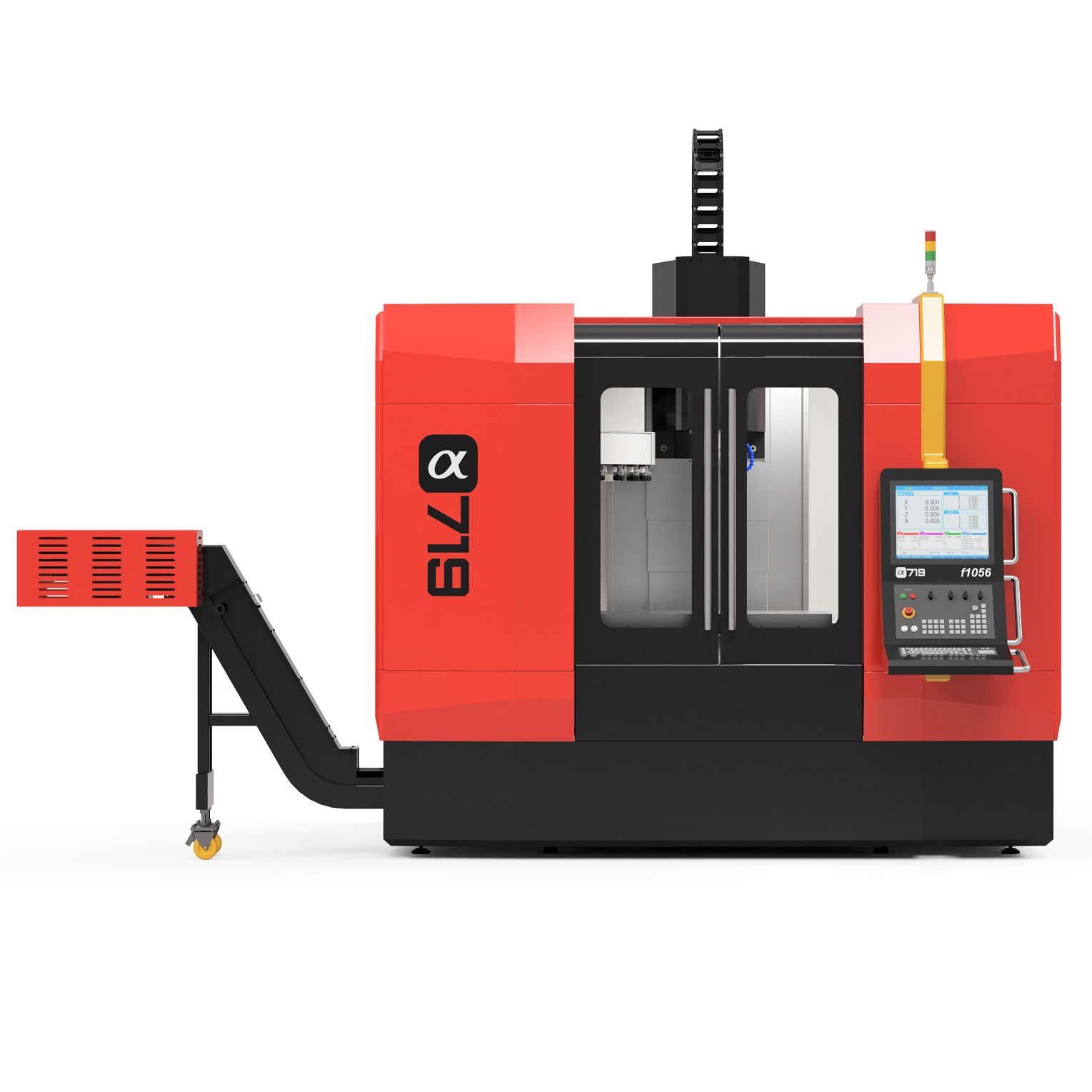

Вертикально-фрезерный обрабатывающий центр PLOT VGI-1056 - обрабатывающий станок с ЧПУ повышенной точности для силовой обработки металлов, предназначенный для точного фрезерования и сверления деталей по нескольким осям. PLOT VGI-1056 обеспечивает высокую точность позиционирования. Мотор-шпиндель мощностью 36 кВт и 18000 об/мин, а также высокий крутящий момент на низких оборотах гарантирует эффективную обработку всех материалов от пластика до титана, высокую производительность станка, включая жесткое нарезание резьб.
Преимущества:
- Высокие вибро-гасящие свойства позволяют получать значительно меньшую шероховатость поверхностей на обрабатываемых деталях и уберегают режущие кромки инструмента от быстрого износа;
-
Низкие требования к температуре помещения из-за низкого коэффициента температурного расширения материала позволяют сохранять точность станка в широком температурном диапазоне, в отличии от чугунных станков, где допустимы скачки по температуре не более ±1 градуса;
- Жесткая литая станина из синтетического гранита;
- ЧПУ система Российского производства, либо 100% Fanuc совместимая DELTA (Тайвань);
- Низкая шероховатость обработанной поверхности до Ra 0,2;
- Сервис и комплектующие всегда в наличии на производстве в Москве.
Конструктивные особенности
Базовая версия оборудования включает в себя современную систему числового программного управления DELTA и 19-дюймовый сенсорный экран MultiTouch с надёжным антивандальным стеклом толщиной 4,3 миллиметра. Эта система совместима с постпроцессорами FANUC, что позволит быстро адаптироваться к работе с ЧПУ. ЧПУ стойка DELTA позволяет осуществлять 5-освевую непрерывную интерполяцию в 1 кадре.
Синхронное управление: линейная интерполяция до 5-тй осек и круговая интерполяция до 3-х осей.
Автоматическое угловое замедление: в процессе обработки замедление автоматически рассчитывается на углах перехода инструмента, что позволяет сохранить точность и скорость на углах по у каждой оси и эффективно сглаживать весь процесс.
Аппроксимация кривой: с функцией аппроксимации кривой сглаживается движение по оси при изменениях скорости. Повышается скорость и точность обработки, стабилизируется производственный процесс.
Поиск точек прерывания: функция находит необходимую точку среди заданных точек прерывания и выполняет программу с нее, исключает необходимость полного повторения программы с начала, когда это не нужно. Это значительно сокращает время программирования и поиска по программе, особенно при больших размерах программы.
Сервоприводы DELTA с абсолютными энкодерами и тормозом по оси Z: компенсирует возникающую погрешность,
многократно снижает брак, высокая скорость переездов позволяет сэкономить от 30 до 70 процентов времени в зависимости от размеров рабочего поля, позволяет получить гладкую кривую при резе на больших скоростях, исключает поломку станка из-за движения инструмента за пределы рабочей области.
Основание из синтетического гранита.
Направляющие качения HIWIN: достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения (0,003 ~ 0,005).
Система измерения инструмента SilverCNC: компактная контактная 3D-система наладки инструмента с передачей сигналов по кабелю, используемая для обнаружения поломки инструмента и быстрого измерения длины и диаметра разнообразных инструментов. Аналог BLUM и RENISHAW
Кабинетная защита: закрытая зона обработки, в том числе верхняя защита корпуса.
Система автоматической смены инструмента карусельного типа на 12 позиций: система бокового типа крепления предотвращает попадание СОЖ в гнездо под инструмент. А предварительная автоматическая продувка сжатым воздухом обеспечивает точный захват.
Чиллер для охлаждения шпинделя СW-5200.
Автоматическая система смазки: обеспечивает централизованную своевременную смазку по основным движущимся элементам.
Система измерения детали SilverCNC: контактный триггерный 3D датчик с оптической передачей сигналов, используется для установки заготовки и контроля ее обработки на обрабатывающих центрах.
Мотор-шпиндель с высокой статической и динамической жесткостью:
Дополнительные опции
- 4-я ось (поворотный стол) модель A41
- 4-5 я ось (наклонно-поворотный стол) модель A512
- Кондиционер шкафа управления станка
- Транспортер для удаления стружки
$$
